中實三水談不銹鋼立式攪拌機為何大量采用空心軸?
作者：xinlvju.com時間：2020-03-11 18:02
這是我很久之前就一直想聊的一個話題,。攪拌軸是不銹鋼立式攪拌機的重要組成部分,，攪拌軸到底是采用實心還是空心，經常讓客戶存疑,，因?yàn)榭招妮S的選用往往會讓客戶覺得廠家是否為了降低成本而偷工減料,？那么不銹鋼立式攪拌機選用空心軸到底是偷工減料還是技術要求？下面我們通過本公司去年下半年的一個案例來具體剖析：

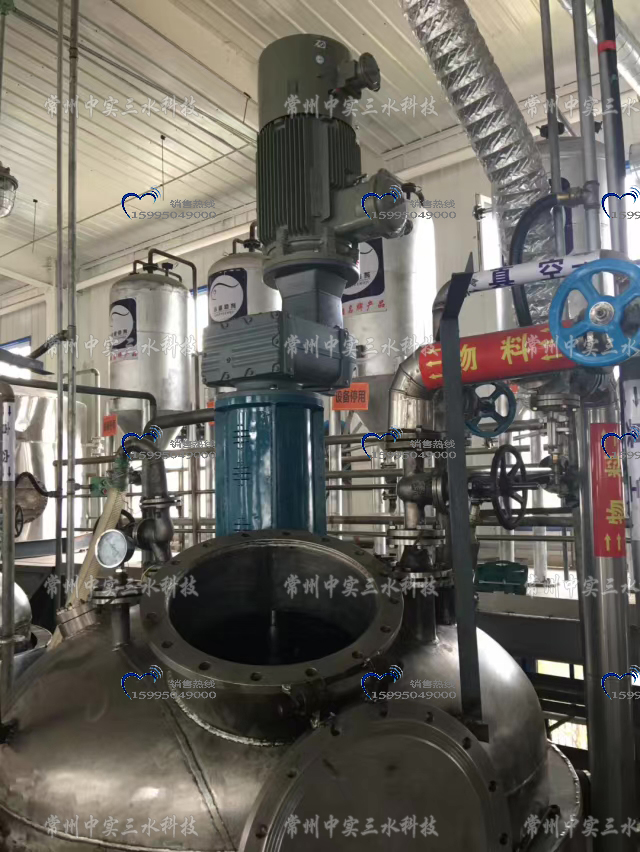

（中實三水科技22kw不銹鋼立式攪拌機客戶生產現場）
這個22kw不銹鋼立式攪拌機,，是一個技改項目,，客戶提出要求：不銹鋼攪拌機主軸要求是實心主軸，軸徑70以上,，長度2500mm,，根據我們的計算，轉速330rpm,，材質304，軸徑70是可以滿足要求的,，因此我們選擇確定軸徑是80mm,，這個方案優于客戶的要求。
這次項目的全程設備安裝調試我都參與了,，調試結果是攪拌軸和槳的同心度很不錯,，機器穩定性非常好，試用沒有任何問題,，獲得了客戶參與人員的認可,。但是產品在客戶施工現場運行了一周之后，我們?cè)俅谓拥娇蛻綦娫�,，反饋攪拌機出現抖動和晃動的問題,，他們自查了很多可能產生的因素，都無法查出原因,，這是怎么回事,？
對此我們的設計調試團隊進行了認真的探討，我認為上面的攪拌機極有可能是攪拌軸出現了輕微的彎曲變形,，因?yàn)楸景咐械牟讳P鋼攪拌機的選用的304材質,，304不銹鋼本身是比較軟的材質，330rpm的高轉速可能導致攪拌軸出現內應力的彎曲變形,。于是我們修改了之前的設計方案,，將攪拌軸設計成外徑83mm的厚壁管“空心軸”,，材質仍然選用的是304不銹鋼，軸上與槳配合的三道配合尺寸均維持原樣,，重新制作了一套攪拌機主軸,，出廠前經過仔細的檢測以外，還經過了400rpm的模擬運轉檢測主軸的徑向跳動,，然后包裝發運到客戶那里,，將原來的實心主軸更換下來。實踐是檢驗真理的唯一標準,，更換了空心軸的不銹鋼立式攪拌機,，運行至今，沒有再出現過機器抖動和晃動的問題,。
（客戶工廠實地拍攝空心軸不銹鋼攪拌機運行穩定）
這個案例充分表明：“對于轉速比較高的不銹鋼立式攪拌機而言,，空心軸（厚壁管）比實心軸的機械性能（強度和剛性）更好”。通過這個案例,，我們也總結出客戶有必須要了解一些專業知識：
1）這種懸臂的攪拌軸要滿足較高轉速運轉,，需要具備2個性能，一個是強度（簡單理解,，決定會不會斷裂）,；
2）另一個是剛度或剛性（簡單理解，會不會彈性變形,，會不會彎曲,，會不會晃動）。
這個項目里,，空心或?qū)嵭妮S強度首先它不是問題,，用實心軸為什么沒有空心軸好，簡單的說,，空心軸的剛性更好,，在結構力學的理論計算上，同等軸徑而言,，從抗彎能力上,，空心軸都優于實心軸不少。同時,，空心軸受內部應力變化的影響也要小的多,，可以忽略不計。（歡迎大家用攪拌機具體使用問題交流探討）
本網站資訊文章均為本公司原創,，案例均為真實客戶案例,，謝絕轉載！
