裝配式攪拌器的4種連接方式
（ 文章來源： xinlvju.com）
攪拌器的結構型式可以分為整體式攪拌器和裝配式攪拌器2種，當封閉式的罐體內安裝整體式攪拌器不方便或槳葉直徑較大時,，必須選用裝配式攪拌器,，其連接的方式有以下4種：
1.攪拌器用鍵和止動螺栓與軸連接
下圖1是整體式船用螺旋槳式攪拌器，就是用這種方法和攪拌軸連接的,。螺釘可以頂在軸上,，也有頂在鍵上的結構，攪拌槳如果裝在軸端（或是底層槳）,，除用鍵外可用底壓板,、中心軸栓及軸頭上的臺肩將攪拌器作軸向固定,。
裝在軸端的攪拌器還可與軸頭用小錐度配合及壓板螺栓緊固，這種連接方法可以不用鍵,，拆裝十分方便,。

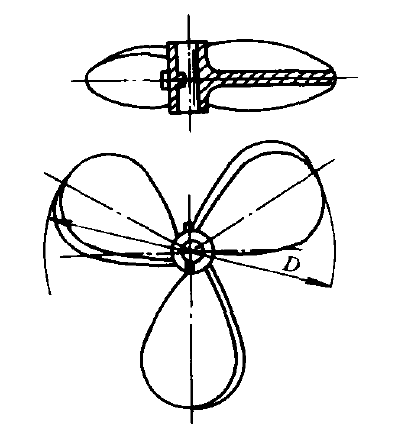

圖1 船用螺旋槳式攪拌器
2、螺栓夾緊式連接
下圖2是采用這種連接方式的兩葉槳式攪拌器,，當軸徑＜50mm時可用螺栓對夾,，止動螺釘固定；軸徑≥65mm時用螺栓對夾,，對穿螺栓固定,，這種連接方法對軸有相當大的削弱，只要螺栓有足夠的夾緊力,，也可以不用止動螺栓及對穿螺栓,。
圖2 槳式攪拌器
3、輪轂固定在軸上,，槳葉用螺栓與輪轂上的支耳連接
下圖3是常用的這種連接方法示意圖,，支耳承受槳葉傳來的彎矩及扭距，其寬度一般較槳葉窄,，它應有足夠的強度承受這些力,。

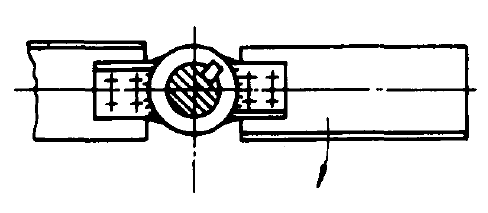

圖3 槳葉與支耳的連接
4、通過槳葉底板用螺栓與軸相連接

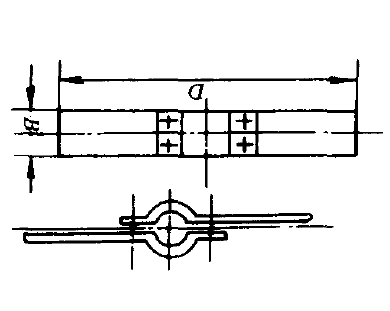

下圖4即為這種連接方法,，槳葉與底板焊成一體,，然后用螺釘緊固在軸的相應部位上，焊在軸上的三角形（或四方形）部件沿軸向通常是兩小段,，這可減輕其重量,，這種結構可以在槳葉根部焊加強凸形板，以增加槳葉的抗彎強度及剛度面不必使用很厚的葉片,。
若采用方形攪拌軸還可以采用較寬的槳葉底板在方軸的外側與相對的底板用大螺栓夾緊在軸上,。
圖4 底板與軸的連接
