推進式攪拌器外形結構圖和詳細參數表
前面根據相關行業資料和標準整理了《槳式攪拌器常用參數表》，以下匯總表是同樣方式匯總的推進式攪拌器的詳細參數表,，供選型指導用,。

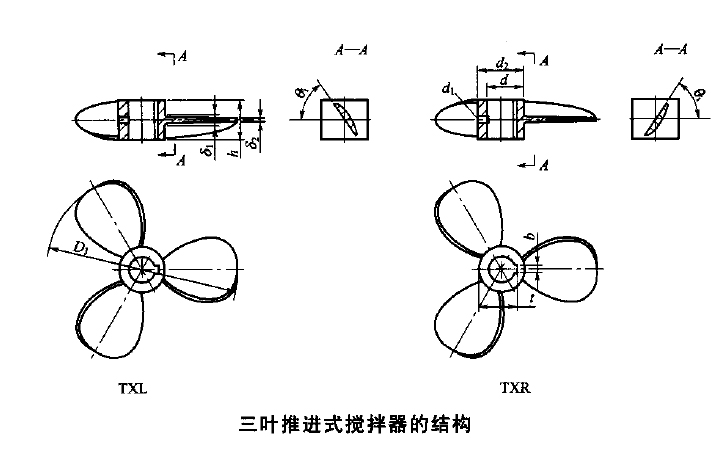

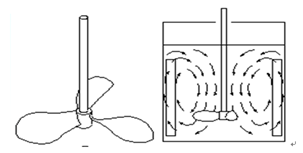

推進式攪拌器外形結構圖
推進式攪拌器常用參數表
|
常用尺寸 |
常用運轉條件 |
常用介質粘度范圍 |
流動狀態 |
備注 |
|
d/D=0.2～0.5(以0.33居多) p/d=1,2 Bn=2,3,4(以3居多) p－螺距 |
n=100～500 r/min v=3～15m/s |
小于2Pa·s |
軸流型,，循環速率高，剪切力小,。 采用擋板或?qū)Я魍矂t軸向循環更強,。 |
最高轉速可達1750r/min:最高葉端線速度可25m/s。 轉速在500r/min以下,，適用介質粘度可達50Pa.s,。 |
注：n－轉速；v－葉端線速度,；Bn－葉片數,；d－攪拌器直徑；D－容器內徑：θ－折葉角,；p－螺距

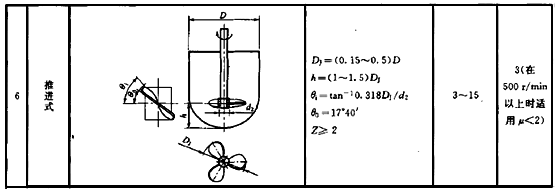

附表1 H/GT3796.1 -2005行業標準《攪拌器型式及基本參數》

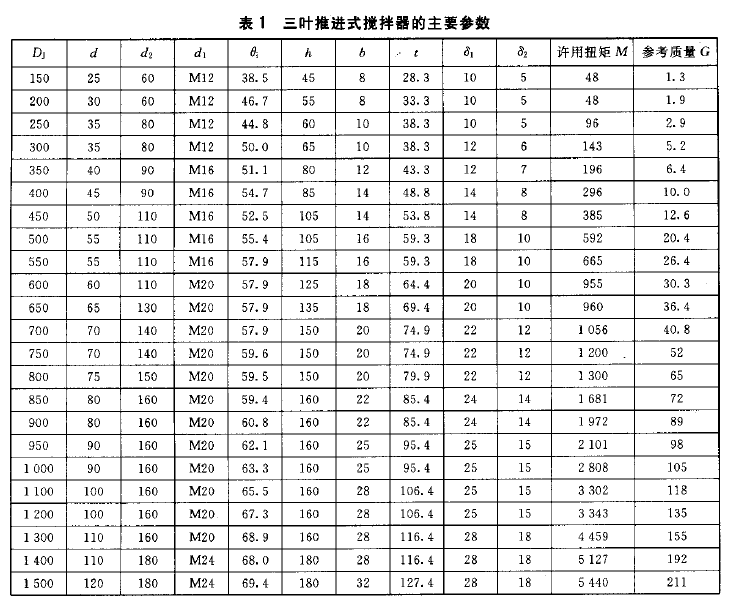

附表2 HGT2796.8-2005行業標準《推進式攪拌器》
（請根據具體情況參考使用,，選型時請向?qū)I(yè)人員咨詢。資料來源于網絡,，由中實三水科技整理）
